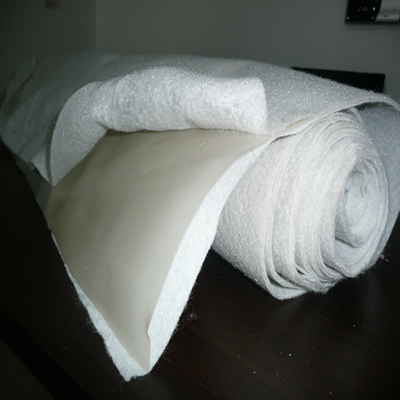

（兩布一膜）
本公司專業生產復合膜�？缮a一布一膜、二布一膜和多布多膜（基布采用針刺土工布，也可采用長絲機織布、塑料紡織布）。該生產工藝既保持了土工基布的良好力學性能，又使復合產品薄膜厚度均勻，剝離強度高，避免了薄膜上氣孔、砂眼的形成，大大的提高了膜的抗滲強度，薄膜表面采用壓花處理，增加了成膜的摩擦系數，既提高了防滲工程的穩定性，又方便了施工。
產品規格：
1. 一布兩膜
基布： 100-1000g/m 膜厚： 0.1-1.5mm
2. 一布一膜
基布： 100-1000g/m 膜厚： 0.1-1.5mm
3. 兩布一膜
基布： 80-600g/m 膜厚： 0.2-1.5mm

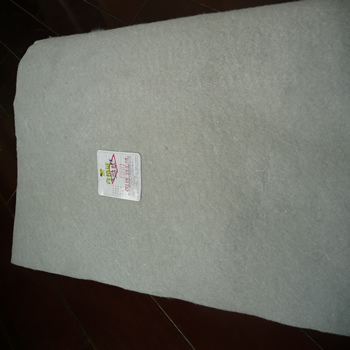

復合土工膜是由長絲土工布或短纖土工布與 PE土工膜經熱復合而成，具有平面排水、有防滲的優良特性。復合土工膜分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方 米，抗拉、抗撕裂、頂破等物理力學性能指標高，產品具有強度高，延伸性能好，變形模量大，耐酸堿抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設中的防滲，隔離，補強，防裂加固等土木工程需要。由于其選用高分子材料且生產工藝中添加了防老化劑，故可在非常規溫度環境中使用。常用于堤壩、排水溝渠的防滲處理， 以及廢料場的防污處理。
復合土工膜性能指標（GB/T17642-1998 ）
|
序號 |
項 目 |
指 標 |
允差，％ |
備 注 |
|
1 |
單位面積質量（ g/m 2 ） |
按設計或合同規定 |
-10 |
|
|
2 |
幅寬（ cm） |
按設計或合同規定 |
-1.0 |
|
|
3 |
斷裂強力（ KN/m） |
按設計或合同規定 |
-5 |
縱橫向 |
|
4 |
斷裂伸長率（％） |
30-100 |
符合設計要求 |
縱橫向 |
|
5 |
撕破強力（ KN） |
按設計或合同規定 |
-8 |
縱橫向 |
|
6 |
CBR頂破強力（KN） |
按設計或合同規定 |
-5 |
|
|
7 |
剝離強度（ N/cm） |
6 |
不低于標準 |
縱橫向 |
|
8 |
耐靜水壓（ MPa） |
按表 3 |
不低于標準 |
|
|
9 |
滲透系數（ cm/s） |
按設計或合同規定 |
符合設計要求 |
|
復合土工膜技術標準
|
項目 |
指標 |
|
單位面積質量 g/m 2 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
膜材厚度 mm |
0.25-0.35 |
0.30-0.50 |
|
斷裂強力 KN/m |
5.0 |
7.5 |
10.0 |
12.0 |
14.0 |
16.0 |
18.0 |
|
斷裂伸長率 % |
30-100 |
|
CBR 頂破強力 KN |
1.1 |
1.5 |
1.9 |
2.2 |
2.5 |
2.8 |
3.0 |
|
撕破強力 KN |
0.15 | ,
0.25 |
0.32 |
0.40 |
0.48 |
0.56 |
0.62 |
|
剝離強度 N/cm |
大于等于 6 |
大于等于 6 |
|
耐靜水壓 |
膜材厚度 mm |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
|
一布一膜 Mpa |
0.4 |
0.5 |
0.6 |
0.8 |
1.0 |
1.2 |
1.4 |
|
二布一膜 Mpa |
0.5 |
0.6 |
0.8 |
1.0 |
1.2 |
|
|
產品特性：集防滲排水于一體、強度高、摩擦系數大、耐穿刺、耐老化、耐酸堿、防止水土流失。
產品用途：主要用于水利、交通、隧道、機場、冶金尾礦、垃圾處理場、屋面防滲等各種加筋防滲工程。
復合土工膜的使用年限問題，主要是由塑料薄膜是否失去防滲隔水作用而定，據國家標準規定，水工用的厚度為0.2m的加穩定劑的聚乙烯薄膜，在清水條件下工作年限可達40~50年，在污水條件下 工作年限為30~40年。因此復合土工膜的使用年限足以滿足大壩防滲要求的使用年限。
注意事項：
1、施工人員必須穿無釘鞋或膠底鞋，禁止在土工膜上任意踩踏。
2、鋪膜后應及時進行防護層施工，防止熱收縮引起土工膜變形及紫外線照射引起土工膜老化。
3、禁止接觸可引起聚烯烴性能變化的化學物質，以免土工膜發生永久變形。
4、機械不得直接碾壓土工膜表面。
|
